GUIA DE ONDA

En electromagnetismo y en telecomunicación, una guía de onda es cualquier estructura física que guía ondas electromagnéticas.
La primera guía de onda fue propuesta por Joseph John Thomson en 1893 y experimentalmente verificada por O. J. Lodge en 1894. El análisis matemático de los modos de propagación de un cilindro metálico hueco fue realizado por primera vez por Lord Rayleigh en 1897 .
Algunos sistemas de telecomunicaciones utilizan la propagación de ondas en el espacio libre, sin embargo también se puede transmitir información mediante el confinamiento de las ondas en cables o guías. En altas frecuencias las líneas de transmisión y los cables coaxiales presentan atenuaciones muy elevadas por lo que impiden que la transmisión de la información sea la adecuada, son imprácticos para aplicaciones en HF(alta frecuencia) o de bajo consumo de potencia, especialmente en el caso de las señales cuyas longitudes de onda son del orden de centímetros, esto es, microondas.
La transmisión de señales por guías de onda reduce la disipación de energía, es por ello que se utilizan en las frecuencias denominadas de microondas con el mismo propósito que las líneas de transmisiónen frecuencias más bajas, ya que se presentan poca atenuación para el manejo de señales de alta frecuencia.
Este nombre, se utiliza para designar los tubos de un material de sección rectangular, circular o elíptica, en los cuales la energía electromagnética ha de ser conducida principalmente a lo largo de la guía y limitada en sus fronteras. Las paredes conductoras del tubo confinan la onda al interior por reflexión, debido a la ley de Snell en la superficie, donde el tubo puede estar vacío o relleno con un dieléctrico. Eldieléctrico le da soporte mecánico al tubo (las paredes pueden ser delgadas), pero reduce la velocidad de propagación.
En las guías, los campos eléctricos y los campos magnéticos están confinados en el espacio que se encuentra en su interior, de este modo no hay pérdidas de potencia por radiación y las pérdidas en eldieléctrico son muy bajas debido a que suele ser aire. Este sistema evita que existan interferencias en el campo por otros objetos, al contrario de lo que ocurría en los sistemas de transmisión abiertos.

VIDEO DE FIBRA OPTICA Y GUIAS DE ONDA

¿QUE ES LA FIBRA ÓPTICA?

GUIAS DE ONDA

FIBRA OPTICA

La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.
Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio y superiores a las de cable convencional. Son el medio de transmisión por excelencia al ser inmune a las interferencias electromagnéticas, también se utilizan para redes locales, en donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.
El uso de la luz para la codificación de señales no es nuevo, los antiguos griegos usaban espejos para transmitir información, de modo rudimentario, usando luz solar. En 1792, Claude Chappe diseñó un sistema de telegrafía óptica, que mediante el uso de un código y torres y espejos distribuidos a lo largo de los 200 km que separan Lille y París, conseguía transmitir un mensaje en tan sólo 16 minutos.
La gran novedad aportada en nuestra época es la de haber conseguido “domar” la luz, de modo que sea posible que se propague dentro de un cable tendido por el hombre. El uso de la luz guiada, de modo que no expanda en todas direcciones, sino en una muy concreta y predefinida se ha conseguido mediante la fibra óptica, que podemos pensar como un conducto de vidrio -fibra de vidrio ultra delgada- protegida por un material aislante que sirve para transportar la señal lumínica de un punto a otro.
Además tiene muchas otras ventajas, como bajas pérdidas de señal, tamaño y peso reducido, inmunidad frente a emisiones electromagnéticas y de radiofrecuencia y seguridad.
Como resultado de estudios en física enfocados de la óptica, se descubrió un nuevo modo de empleo para la luz llamado rayo láser. Este último es usado con mayor vigor en el área de las telecomunicaciones, debido a lo factible que es enviar mensajes con altas velocidades y con una amplia cobertura. Sin embargo, no existía un conducto para hacer viajar los fotones originados por el láser.
La posibilidad de controlar un rayo de luz, dirigiéndolo en una trayectoria recta, se conoce desde hace mucho tiempo. En 1820, Augustin-Jean Fresnel ya conocía las ecuaciones por las que rige la captura de la luz dentro de una placa de cristal lisa. Su ampliación a lo que entonces se conocía como cables de vidrio fue obra de D. Hondros y Peter Debye en 1910.
El confinamiento de la luz por refracción, el principio de que posibilita la fibra óptica, fue demostrado por Daniel Colladon y Jacques Babinet en París en los comienzos de la década de 1840. El físico irlandés John Tyndall descubrió que la luz podía viajar dentro de un material (agua), curvándose por reflexión interna, y en 1870 presentó sus estudios ante los miembros de la Real Sociedad.1 A partir de este principio se llevaron a cabo una serie de estudios, en los que demostraron el potencial del cristal como medio eficaz de transmisión a larga distancia. Además, se desarrollaron una serie de aplicaciones basadas en dicho principio para iluminar corrientes de agua en fuentes públicas. Más tarde, J. L. Baird registró patentes que describían la utilización de bastones sólidos de vidrio en la transmisión de luz, para su empleo en un primitivo sistema de televisión de colores. El gran problema, sin embargo, era que las técnicas y los materiales usados no permitían la transmisión de la luz con buen rendimiento. Las pérdidas eran grandes y no había dispositivos de acoplamiento óptico.
Solamente en 1950 las fibras ópticas comenzaron a interesar a los investigadores, con muchas aplicaciones prácticas que estaban siendo desarrolladas. En 1952, el físico Narinder Singh Kapany, apoyándose en los estudios de John Tyndall, realizó experimentos que condujeron a la invención de la fibra óptica.
Uno de los primeros usos de la fibra óptica fue emplear un haz de fibras para la transmisión de imágenes, que se usó en el endoscopio médico. Usando la fibra óptica, se consiguió un endoscopio semiflexible, el cual fue patentado por la Universidad de Míchigan en 1956. En este invento se usaron unas nuevas fibras forradas con un material de bajo índice de refracción, ya que antes se impregnaban con aceites o ceras. En esta misma época, se empezaron a utilizar filamentos delgados como el pelo que transportaban luz a distancias cortas, tanto en la industria como en la medicina, de forma que la luz podía llegar a lugares que de otra forma serían inaccesibles. El único problema era que esta luz perdía hasta el 99% de su intensidad al atravesar distancias de hasta 9 metros de fibra.
Charles K. Kao, en su tesis doctoral de 1956, estimó que las máximas pérdidas que debería tener la fibra óptica, para que resultara práctica en enlaces de comunicaciones, eran de 20 decibelios por kilómetro.
En 1966, en un comunicado dirigido a la Asociación Británica para el Avance de la Ciencia, los investigadores Charles K. Kao y G. A. Hockham, de los laboratorios de Standard Telecommunications, en Inglaterra, afirmaron que se podía disponer de fibras de una transparencia mayor y propusieron el uso de fibras de vidrio y luz, en lugar de electricidad y conductores metálicos, en la transmisión de mensajes telefónicos. La obtención de tales fibras exigió grandes esfuerzos de los investigadores, ya que las fibras hasta entonces presentaban pérdidas del orden de 100 dB/km, además de una banda pasante estrecha y una enorme fragilidad mecánica. Este estudio constituyó la base para mejorar las pérdidas de las señales ópticas que hasta el momento eran muy significativas y no permitían el aprovechamiento de esta tecnología. En un artículo teórico, demostraron que las grandes pérdidas características de las fibras existentes se debían a impurezas diminutas intrínsecas del cristal. Mientras tanto, como resultado de los esfuerzos, se hicieron nuevas fibras con atenuación de 20 dB/km y una banda pasante de 1 GHz para un largo de 1 km, con la perspectiva de sustituir los cables coaxiales. La utilización de fibras de 100 µm de diámetro, envueltas en nylon resistente, permitirían la construcción de hilos tan fuertes que no podían romperse con las manos. Hoy ya existen fibras ópticas con atenuaciones tan pequeñas de hasta 1 dB/km, lo que es muchísimo menor a las pérdidas de un cable coaxial.
El artículo de Kao-Hockman estimuló a algunos investigadores a producir dichas fibras con bajas pérdidas. El gran avance se produjo en 1970, cuando los investigadores Maurer, Keck, Schultz y Zimar que trabajaban para Corning Glass, fabricaron la primera fibra óptica aplicando impurezas de titanio en sílice, con cientos de metros de largo con la claridad cristalina que Kao y Hockman habían propuesto. Las pérdidas eran de 17 dB/km. Durante esta década las técnicas de fabricación se mejoraron, consiguiendo pérdidas de tan solo 0,5 dB/km.
Poco después, Panish y Hayashi, de los laboratorios Bell, mostraron un láser de semiconductores que podía funcionar continuamente a temperatura ambiente. En 1978 ya se transmitía a 10 Gb km/segundos. Además, John MacChesney y sus colaboradores, también de los laboratorios Bell, desarrollaron independientemente métodos de preparación de fibras. Todas estas actividades marcaron un punto decisivo ya que ahora, existían los medios para llevar las comunicaciones de fibra óptica fuera de los laboratorios, al campo de la ingeniería habitual. Durante la siguiente década, a medida que continuaban las investigaciones, las fibras ópticas mejoraron constantemente su transparencia.
El 22 de abril de 1977, General Telephone and Electronics envió la primera transmisión telefónica a través de fibra óptica, en 6 Mbit/s, en Long Beach, California.
El amplificador que marcó un antes y un después en el uso de la fibra óptica en conexiones interurbanas, reduciendo el coste de ellas, fue el amplificador óptico inventado por David N. Payne, de laUniversidad de Southampton, y por Emmanuel Desurvire en los Laboratorios Bell. A ambos se les concedió la Medalla Benjamin Franklin en 1988.

Cable submarino de fibra óptica.

En 1980, las mejores fibras eran tan transparentes que una señal podía atravesar 240 kilómetros de fibra antes de debilitarse hasta ser indetectable. Pero las fibras ópticas con este grado de transparencia no se podían fabricar usando métodos tradicionales. El gran avance se produjo cuando se dieron cuenta de que el cristal de sílice puro, sin ninguna impureza de metal que absorbiese luz, solamente se podía fabricar directamente a partir de componentes de vapor, evitando de esta forma la contaminación que inevitablemente resultaba del uso convencional de los crisoles de fundición. El progreso se centraba ahora en seleccionar el equilibrio correcto de componentes del vapor y optimizar sus reacciones. La tecnología en desarrollo se basaba principalmente en el conocimiento de la termodinámica química, una ciencia perfeccionada por tres generaciones de químicos desde su adopción original por parte de Willard Gibbs, en el siglo XIX.
También en 1980, AT&T presentó a la Comisión Federal de Comunicaciones de los Estados Unidos un proyecto de un sistema de 978 kilómetros que conectaría las principales ciudades del corredor que iba de Boston a Washington D. C.. Cuatro años después, cuando el sistema comenzó a funcionar, su cable, de menos de 25 centímetros de diámetro, proporcionaba 80.000 canales de voz para conversaciones telefónicas simultáneas. Para entonces, la longitud total de los cables de fibra únicamente en los Estados Unidos alcanzaba 400.000 kilómetros (suficiente para llegar a la luna).
Pronto, cables similares atravesaron los océanos del mundo. El primer enlace transoceánico con fibra óptica fue el TAT-8 que comenzó a operar en 1988, usando un cristal tan transparente que los amplificadores para regenerar las señales débiles se podían colocar a distancias de más de 64 kilómetros. Tres años después, otro cable transatlántico duplicó la capacidad del primero. Los cables que cruzan el Pacífico también han entrado en funcionamiento. Desde entonces, se ha empleado fibra óptica en multitud de enlaces transoceánicos o entre ciudades, y paulatinamente se va extendiendo su uso desde las redes troncales de las operadoras hacia los usuarios finales.
Hoy en día, debido a sus mínimas pérdidas de señal y a sus óptimas propiedades de ancho de banda, la fibra óptica puede ser usada a distancias más largas que el cable de cobre. Además, las fibras por su peso y tamaño reducido, hace que sea muy útil en entornos donde el cable de cobre sería impracticable.

PROBLEMAS CARTA DE SMITH

AQUI DEJO MIS PROBLEMAS ACERCA DE LA CARTA DE SMITH JUNTO A SUS RESPECTIVAS CARTAS DE CADA PROBLEMA

PROBLEMAS 2.5 AL 2.15

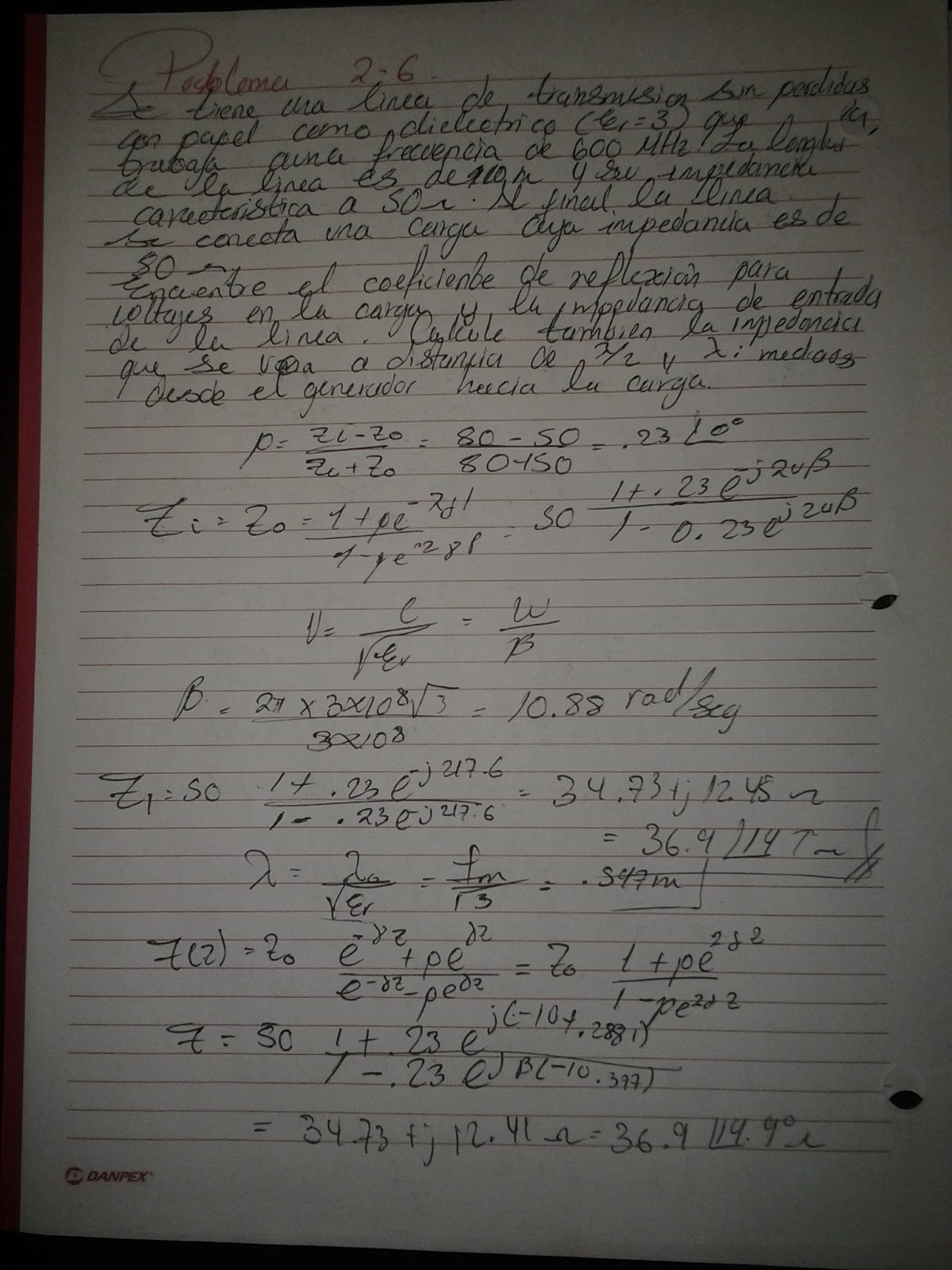

PROBLEMA #3

MUSEO MUTEC

En la visita al MUTEC (museo tecnológico de la electricidad de la comisión federal de electricidad) nos explicarion varias cuestiones en base a la electricidad como por ejemplo el significado de la palabra electricidad :es un fenómeno físico relacionado con la presencia y flujo de carga eléctrica. Se manifiesta en una gran variedad de fenómenos conocidos como la iluminación, electricidad estática, inducción electromagnética y el flujo de corriente eléctrica.
Tambien nos explicaron que existen dos tipos de electricidad la dinámica y la estatica: La dinámica es aquella q fluye atraves de un circuito eléctrico o atraves de algún material q pueda conducir la electricidad, nos explicaron que el mejor conductor de la electricidad es el ORO, asi como el agua o el cobre que también son conductores de elctricidad o incluso el cuerpo humano.
Conocimos la funcionalidad de las plantas generadoras de electricidad y que existen distintos tipos tales como la eólica lahidroelectrica la termoeléctrica o la geotérmica o nuclear.
Las mas importantes en mexico son las hidroeléctrica y termoeléctricas asi como la eólica también que solo se ocupa en lugares con campos abiertos donde pueda fluir el viento atraves de los ventiladores.
Todo tipo de planta generadora de electricidad trabaja bajo el mismo concepto,y todas trabajan con el magnetismo el cual consiste en hacer girar un iman alrededor del transformador para poder generar la electricidad.Toda la energía mecánica la convierten en eléctrica atraves de las fuerzas de la naturaleza.

Alessandri Volta de Italia en 1800 descubrió la primera fuente de energía eléctrica

Albert Einstein Alemán en 1905 descubrió la relación de la energía con la materia

En 1887 Nikola Tesla estadounidense Sarcia, desarrollo un motor de corriente alterna (C.A) y un sistema para generar energía C.A

En 1954 Darly Champin, Calvin Fuller Y Gerald Pearse de los laboratorios de New Jersey inventaron la primera batería solar

En 1974 Francia instituyo su programa de energía nuclear .Actualmente   Francia obtiene más de 75% de su electricidad de la energía nuclear

La energía de los contribuyentes fósiles es confiable, eficiente y relativamente económica pero contaminan la atmosfera y no es renovable. Cuando los combustibles fósiles se agotan no hay forma de volver a crearlas

Energía Geotérmica
No contamina y una vez construida la central eléctrica, el suministro no tiene ningún costo. Pero son pocos lugares que proveen energía geotérmica y si bien esta energía es renovable, a veces puede agotarse en décadas

Energía Nuclear.
Es suficiente, confiable y no contamina la atmosfera no es renovable y los desechos nucleares son peligrosos y deben almacenarse cuidadosamente. Las plantas nucleares hoy en día, se construyen en fuertes medidas de seguridad.
La energía de H2O
En ocasiones la energía hidráulica puede generar electricidad directamente. Se construye una presa para contener el agua ya sea en un valle donde exista un lago de un rio, para crear un lago nuevo. El agua entonces fluye a través de los túneles de la presa, haciendo girar las turbinas que impulsa a los generadores.

La energía hidráulica
No contamina, y una vez construida una presa, el suministro de energía prácticamente no tiene ningún costo y es renovable, pero la construcción de una presa es muy riesgosa y esta puedes perjudicar el medio ambiente si no se diseña y se mantiene bien.

Primera sala   que entre   fue genoma humano ahí   nos explicó al     principio el   muchacho que es una célula y explico las diferencias de la célula animal ala humana también hablo de las diferentes partes de que está compuesta la célula
.

Hubo varios monitores o pantallas que mostraban videos de cómo se formaba una célula y cuál era su principal componente   también había juegos donde uno podía manipular acomodando los cromosomas eran bloques de madera que iban acomodados de diferente orden además este juego era contra reloj tenia uno que acabar en 40 seg pero como el grupo de gente que iba conmigo pedo no alcanzo a completar el juego.

Después explico que es el (ADN)

Cada parte del and como está constituido en el cuerpo humano hablo de los cromosomas de cuantos pares tenemos (x) y cuantos pares tenemos (y)   también hablo de cuales fueron los descubridores del ADN y cuantos premios nobel ganaron   y vi una estructura que es el diagrama de cómo esta estructurado el ADN

Después nos llevó a otro cubículo donde el explico la ley de Mendel la del gen más fuerte
Primera ley o principio de la uniformidad: «Cuando se cruzan dos individuos de raza pura, los híbridos resultantes son todos iguales». El cruce de dos individuos, homocigotas   uno de ellos dominante (AA) y el otro recesivo (aa), origina sólo individuos heterocigotas es decir, los individuos de la primera generación filial son uniformes entre ellos (Aa).

Paso a otro cubículo las mutaciones

él dijo que hay mutaciones buenas y malas la cual el cuerpo humano las puede utilizar como ventaja   ejemplos el albinismo las enzimas dela leche etc.
Explico las Enfermedades genéticas

IMPEDANCIA

IMPEDANCIA

La impedancia tiene unidades de Ohmios (Ohms). Y es la suma de una componente resistiva (debido a las resistencias) y una componente reactiva (debido a las bobinas y los condensadores) es:

Z = R + j X

La jota (j) que precede a la X, nos indica que ésta (la X) es un número imaginario. No es una suma directa, es una suma fasorial (suma de fasores)

Lo que sucede es que estos elementos (la bobina y el condensador) causan una oposición al paso de la corriente alterna (además de un desfase), pero idealmente no causa ninguna disipación de   potencia, como si lo hace la resistencia (La Ley de Joule)

HISTORIA DE TESLA

NICOLAS TESLA

Nicolás Tesla fue un inventor fecundado y visionario en muchos dominios de la electrotécnica y de la electrónica, Nicolás Tesla nació en 1856 en un pequeño pueblo yugoslavo a proximidad de la frontera austro-hungresa. Su precaria salud, había sufrido la enfermedad malaria, después durante su juventud el cólera, esto no le impidió su voluntad y determinación a tener éxito en la electrotécnica.

John O’Neil (1968) lo cual Tesla decía él mismo que lo comprendía mejor que nadie, y escribía en la biografía que él consagra y lo que le recompenso con el Premio de Pulitzer:

"Trabajador incansable, consumiendo continuamente toda su energía de la cual disponía consagrándose cada día en la más grande posible de actividades, se quejaba sin parar de que el día tenia demasiadas pocas horas, demasiados pocos minutos en las horas y que los segundos eran demasiado cortos, y cada día se limitaba a cinco horas de reposo por día, las cuales dos de sueño, agota poco a poco sus reservas vitales, y por consiguiente tuvo que rendir cuentas a la naturaleza, hasta el día que se vio obligado de abandonar su trabajo".

A continuación, O’Neil describía en detalle la enfermedad de Tesla, que representaba mismas características de perturbaciones de hiper-sensibilidad al medio-ambiente.

La rara enfermedad que lo afectaba, mientras que esta no fue diagnosticada por ninguno de los médicos que lo trataban en la época. Fue por tanto una experiencia que casi le costo la vida. Para los médicos, este estaba al punto de morir. Los extraños síntomas que manifestaba habían tirado la atención de un medico muy importante que declaraba que la ciencia medical no le podía ayudar. Uno de los síntomas de la enfermedad era una sensibilidad intensa a todos los órganos de sentido. Estos sentidos habían siempre estado muy extremamente vivos, pero esta sensibilidad ahora se había convertido intensa y los efectos se habían volvió una forma de tortura. El tic-tac de un reloj tres habitaciones más lejos de él tenia una acción sobre él cómo si dieran golpes de martillo sobre un yunque.Las vibraciones de la circulación en la calle, transmitidas por una silla o por un banco, resonaban muy fuertemente en su cuerpo. Habia tenido que plazar los pies de su cama sobre cuñas de goma para eliminar las vibraciones. Una voz normal resonaba en su cabeza como los mismísimos infiernos. El menor frote le hacia el mismo efecto que un golpe violento. Un rayo de sol producía en el mismo efecto que una explosión interna. En la oscuridad, era capaz de distinguir un objeto a una decena de pasos por una extraña sensación en la frente. Su cuerpo entero estaba continuamente atormentado por movimientos bruscos y acelerados y temblores. Su pulso decía él, que variaba entre algunas pulsaciones por minuto a más de ciento cincuenta. Durante la duración de esa misteriosa enfermedad, ha luchado vigorosamente para volver a encontrar su estado inicial. Tenia ante él un deber que cumplir: encontrar la solución al problema del motor a corriente alternativa.

Tesla se curo por consiguiente, más tarde, se marcho a América donde sus poderes inventivos y visionarios, que habían evolucionado, depasaban su talento financiario, debía de fallecer pobre en 1943. Entre sus investigaciones las más espectaculares, ha logrado de poner en resonancia mecánica los edificios de su entorno, produciendo también, una grande agitación entre los residentes, un fenómeno de casi un temblor de tierra. A continuación de sus experiencias con rayos artificiales, trato de poner la tierra en resonancia eléctrica como medio de comunicación con los antitodes, pero fracaso en sobre cargando el sistema de alimentación de corriente. Él consideraba mientras entonces los procesos del pensamiento, el cerebro debía probablemente emitir ondas y que no había razón que las ondas emitidas por un cerebro no podían ser captadas por otro cerebro, entrenando también una transmisión del pensamiento, una idea ya avanzada por Lakhovsky en 1939, el Profesor J. D. Bernal, el mismo año y el Profesor F. Cazzamali en 1960.

Como otros individuos que se volvieron también electromagnéticamente hiper-sensibles, Tesla padecía los fenómenos a las fronteras de la física. En su caso, estos comprendías las predominaciones y la visualización de sucesos de su vida. Las experiencias hiper-sensibles de Tesla han favorecido su apreciación intuitiva de las fuerzas eléctricas invisibles a la puesta en benéfico de las cuales él ha trabajado con tanto suceso. Es muy divertido de pensar que la persona que se puede llamar a justo titulo "El padre del Electrotécnico" tuvo que padecer por su manera obsesiona de trabajar, una exposición suficientemente larga a los campos y a las frecuencias electromagnéticas pare volverse el mismo aparentemente y concientemente, el primer caso bien atestado de reacciones alérgicas provenientes a la hiper-sensibilidad accionada por los campos electromagnéticos.

La enfermedad lo llevo en 1981 mientras que estaba trabajando en Budapest para Edison Tehephone Company. Ya presentaba grandes arrugas de perturbaciones de hiper-sensibilidad como también factores liados al medio ambiente.



Tesla inventó el principio del radar, el microscopio electrónico y el horno de microondas.
Mostró la primera máquina de control remoto, iniciando la ciencia robótica.
Transferencia inalámbrica de energía eléctrica (no demostrado): mediante ondas electromagnéticas.
Radio.
Bombilla sin filamento.
Dispositivos de electroterapia.
Submarino eléctrico.
Lámpara fluorescente.
Teslascopio.
Métodos y herramientas para el control climático.
Control remoto.
Motor de turbina que utilizaba discos en lugar de alabes.
Ondas Tesla.
Afirmó que uno de sus experimentos revelaba la existencia de partículas con carga menor que la de un electrón. En la actualidad se conocen como "Quarks".

Frecuencia angular

Frecuencia Angular

Los radianes se utilizan para expresar frecuencia angular, y se representa por la letra ω (radianes por segundo). La relación entre lafrecuencia angular y la frecuencia en Hertz es:

ω = 2πf.

donde:

- ω = frecuencia angular en radianespor segundo

- π = 3.141592.... (la constante Pi)

- f = frecuencia en Hertz

TIPOS DE CONECTORES

TIPOS DE CONECTORES

Un conector eléctrico es un dispositivo para unir circuitos eléctricos. En informática, son conocidos también como inferfaces físicas.
Están compuestos generalmente de un enchufe (macho) y una base (hembra).

Los conectores eléctricos se caracterizan por su patillaje y construcción física, tamaño, resistencia de contacto, aislamiento entre los pines, robustez y resistencia a la vibración, resistencia a la entrada de agua u otros contaminantes, resistencia a la presión, fiabilidad, tiempo de vida (número de conexiones/desconexiones antes de que falle), y facilidad de conexión y desconexión.
Pueden estar hechos para impedir que se conecten de manera incorrecta, conectando los pines equivocados donde van otros, y tener mecanismos de bloqueo para asegurar que están completamente conectados y no puedan soltarse o salirse. Algunos conectores están diseñados de tal manera que ciertos pines hagan contacto antes que otros hayan sido insertados, evitando así el rompimiento durante la desconexión; de esta manera se protegen los circuitos que suelen tener conectores de alimentación, por ejemplo, conectando la tierra común primero, y secuenciando las conexiones correctamente en aplicaciones de intercambio en caliente.
Por lo general, es conveniente un conector que sea fácil de identificar visualmente y de ensamblar, que sólo requiera de herramientas sencillas, y sea económico. En algunos casos el fabricante de equipos puede optar por un conector específico debido a que no es compatible con otros conectores, lo que permite el control de lo que puede ser conectado. Ningún conector tiene todas las propiedades ideales; la proliferación de la variada gama de conectores es un reflejo de los diferentes requisitos.




Conector F, utilizado para conectar el LNB y el receptor en la TV por satélite, así como para el módem en la TV por cable, entre otros usos.
Conector de RF
Conector de torsión
Conector RJ
Conector multipin
D-sub, Conector D-sub o conector D-subminiatura
Enchufe
DIN
Jack
Spin-on
Conector DIN
Conector mini-DIN
Conector RCA
Conector IEC
Conector BNC
Conector N
Conector dock
Molex
Multi-Contact
SMA (conector)
XLR-3, XLR o Canon

Proyecto Harper

PROYECTO HARPER

http://www.youtube.com/watch?v=4mEAgyOFqHc

DÍA MUNDIAL DE LA RADIO

Día Mundial de la Radio 2013

El 13 de febrero de 2013, celebramos el Día Mundial de la Radio. Es un día para celebrar la radio como medio de comunicación, para mejorar la cooperación internacional entre los organismos de radiodifusión, incitar a las principales redes y radios comunitarias a que promuevan el acceso a la información y la libertad de expresión a través de las ondas. El Día Mundial de la Radio fue proclamado por la UNESCO en 2011 y aprobado por la ONU en 201

La UNESCO anima a todos los países a celebrar el Día Mundial de la Radio organizando actividades en colaboración con las emisoras regionales, nacionales e internacionales, las organizaciones gubernamentales y no gubernamentales, los medios de comunicación y el público.

Le invitamos a celebrar el Día como considere oportuno.

A través de su página web, la UNESCO ofrece una gran cantidad de recursos que se pueden utilizar de forma gratuita y sin restricciones de derechos de autor para ayudarle a organizar sus actividades durante el Día Mundial de la  Radio.

¡Celebrémoslo!

.......::::::: MISION "CURIOSO" A MARTE :::::::.......

A CONTINUACIÓN ANEXO UN VÍDEO ACERCA DE UNA EXPLORACIÓN HACIA MARTE, POR MEDIO DEL ROBOT EXPLORADOR "CURIOSO".

PROBLEMA #2

EN ESTE PROBLEMA UTILICE PLATA; ALCOHOL ETÍLICO Y COBRE

PROBLEMA #1

EN MI PROBLEMA UTILICE LA PLATA Y EL POLIESTIRENO.

HISTÉRISIS

La histéresis es la tendencia de un material a conservar una de sus propiedades, en ausencia del estímulo que la ha generado. Podemos encontrar diferentes manifestaciones de este fenómeno. Por extensión se aplica a fenómenos que no dependen sólo de las circunstancias actuales, sino también de cómo se ha llegado a esas circunstancias.

HISTÉRISIS MAGNÉTICA

En física se encuentra, por ejemplo, histéresis magnética si al magnetizar un ferromagneto éste mantiene la señal magnética tras retirar el campo magnético que la ha inducido. También se puede encontrar el fenómeno en otros comportamientos electromagnéticos, o los elásticos.

La histéresis magnética, es el fenómeno que permite el almacenamiento de información en los imanes de los discos duros o flexibles de los ordenadores: el campo induce una magnetización en el pequeño imán, que se codifica como un 0 o un 1. Esta codificación permanece en ausencia de campo, y puede ser leída posteriormente, pero también puede ser invertida aplicando un campo en sentido contrario.

Para poder conocer el ciclo de histéresis de un material, se puede utilizar el magnetómetro de Köpsel, que se encarga de proporcionarle al material ferromagnético los cambios senoidales de la corriente eléctrica para modificar el sentido de los imanes.

Curva de histéresis de magnetización.

En electrotecnia se define la histéresis magnética como el retraso de la inducción respecto al campo que lo crea.

Se produce histéresis al someter al núcleo a un campo creciente, los imanes (ó dipolos) elementales giran para orientarse según el sentido del campo. Al decrecer el campo, la mayoría de los imanes elementales recobran su posición inicial, sin embargo, otros no llegan a alcanzarla debido a los rozamientos moleculares conservando en mayor o menor grado parte de su orientación forzada, haciendo que persista un magnetismo remanente que obligue a cierto retraso de la inducción respecto de la intensidad de campo.

Las pérdidas por histéresis representan una pérdida de energía que se manifiesta en forma de calor en los núcleos magnéticos. Con el fin de reducir al máximo estas pérdidas, los núcleos se construyen de materiales magnéticos de características especiales, como por ejemplo acero al silicio.

La pérdida de potencia es directamente proporcional al área de la curva de histéresis.

MANUEL ESPERÓN

Manuel Esperón González, (Ciudad de México, 3 de agosto de 1911 – Cuernavaca, Morelos, 13 de febrero de 2011),1 fue un músico y actor mexicano, considerado el más prolífico de la época de oro del cine mexicano.

Nació en la Ciudad de México, D.F. el 3 de agosto de 1911. Desde temprana edad mostró disposición y talento para la música, ya adolescente se inscribe en la Academia de San Carlos y posteriormente estudia en la Escuela Superior de Música del Instituto Nacional de Bellas Artes. Su padre era originario de la ciudad de Oaxaca y era ingeniero de minas. Su madre originaria de la ciudad de Puebla y pianista clásica, se llamaba Raquel González Cantú pertenecía a una familia aristocrática y sus bisabuelos eran franceses, yucatecos y regiomontanos. De su madre, hereda la vocación artística.

INCURSIÓN AL CINE

Se inició en la industria cinematográfica como pianista en las salas de cine mudo, después fue arreglista y orquestador de la música que componían otros autores en el naciente cine sonoro. Su primera película musicalizada fue La Mujer del Puerto, del director Arcady Boytler. Dicha película es número 8, en la lista de las 100 Mejores Películas del Cine Mexicano. En poco tiempo logró gran reconocimiento y así llegó a ser director musical de cerca de 500 películas. Fue paralelamente director artístico de varias estaciones de radio.

Algunos críticos consideran que los pilares de la llamada época de Oro del Cine Mexicano, al menos en lo que se refiere al cine nacionalista han sido: Emilio "el Indio" Fernández y los hermanos Ismael y Joselito Rodríguez como directores, Gabriel Figueroa en la fotografía y Manuel Esperón en la música popular, seguido de Rubén Fuentes.

DECIBELIOS O DECIBEL

Un decibelio es la décima parte de un belio, unidad de sonido, llamada así en honor de Alexander Graham Bell, inventor del teléfono.

El decibelio es una unidad que sirve para la comparación de niveles de potencia o de tensión en acústica y en electrónica. La sensación de nuestros oídos debida a las ondas sonoras es aproximadamente proporcional al logaritmo de la energía de la onda sonora y no es proporcional a la magnitud de dicha energía. Por esta razón, se emplea una unidad logarítmica para aproximarse a la respuesta del oído.

El decibelio representa una relación de dos niveles de potencia que suelen referirse a las ganancias o pérdidas debidas a un amplificador o a otro dispositivo.

El decibelio se define por:

N es el número de decibelios.

Po es la potencia de salida.

Pi es la potencia de entrada.

Cuando N es positivo hay ganancia, si N es negativo hay pérdida.

La siguiente tabla muestra la ganancia en decibelios para unas ciertas relaciones de potencia.

db	Relación de potencias
0	1,00
1	1,26
2	1,58
3	2,00
4	2,51
5	3,16
6	3,98
7	5,01
8	6,31
9	7,94
10	10
20	100
30	1.000
40	10.000
50	100.000
60	1.000.000
70	10.000.000
80	100.000.000

La ganancia de los amplificadores se suele dar en decibelios. Con tal fin debe medirse la potencia de entrada y la de salida. Por ejemplo, supongamos que un amplificador de radiofrecuencia está excitado por una potencia de 0,2 vatios y en su salida tenemos una potencia de 6 vatios. Aplicando la fórmula anterior tendremos una ganancia de 14,8 decibelios. El decibelio es una unidad logarítmica, cuando la potencia se ha multiplicado por 30, el nivel de potencia se ha incrementado en 14,8 decibelios, o sea se han añadido 14,8 decibelios.

Cuando un amplificador va seguido por otro, las ganancias de potencia quedan multiplicadas, pero las ganancias en decibelios se suman. Si un amplificador principal cuya ganancia es 1.000.000 va precedido por un amplificador con una ganancia de 1.000, la ganancia total es 1.000.000.000. Pero en decibelios, el primer amplificador tiene una ganancia de 60 decibelios, el segundo de 30 decibelios y los dos juntos dan una ganancia de 90 decibelios cuando se conectan en cascada. (Esto es cierto solamente cuando los dos amplificadores quedan convenientemente adaptados en su unión, ya que de no ser así, habrá pérdidas por reflexión en dicha unión y estas pérdidas se restarán de la ganancia total.)

A veces conviene expresar en decibelios relaciones de tensiones o de corrientes en vez de referirnos a relaciones de potencia. Esto se aplica especialmente a los amplificadores de baja frecuencia donde se amplifican tensiones. La ecuación para este cálculo es:

N es el número de decibelios.

Vo es la tensión de salida.

Vi es la tensión de entrada.

Esta ecuación es sólo válida si la ganancia de tensión o corriente se realiza sobre impedancias iguales y no es válida si la ganancia de potencia que resulta de esto es alguna otra cantidad debida a cambios o variaciones de impedancia.

El empleo primitivo los decibelios fue solamente como relación de niveles de potencia y no como medida absoluta de potencia. Sin embargo, se puede usar el decibelio como unidad absoluta fijando arbitrariamente un nivel "cero" como referencia.

Así pues, todo nivel de potencia puede ser convertido en decibelios por la ecuación:

N es el número de decibelios.

Po es la potencia de salida.

Pref es la potencia de referencia.

El nivel de referencia que suele utilizarse en medidas de R.F. es el de 1 milivatio sobre una impedancia de 50 ohms, que corresponde a una tensión de 223,6 milivoltios.

A los decibelios referidos a este nivel "cero" de 1 milivatio se les representa con las letras "dbm" y se lee "debeeme".

Como ejemplo, consideremos un amplificador de potencia de radiofrecuencia que es capaz de entregar una potencia de salida, de 3 vatios. Sustituyendo esta cantidad en la fórmula anterior tenemos que este amplificador tiene un nivel de salida de 34,7 dbm.

Cuando la potencia que se va a convertir es menor de 0,001 vatios, el nivel en decibelios resulta negativo.
